Monteringsanvisning skogsband
Följ dessa steg för att montera dina band:
Klicka på pilarna för att expandera informationen.
Steg 1

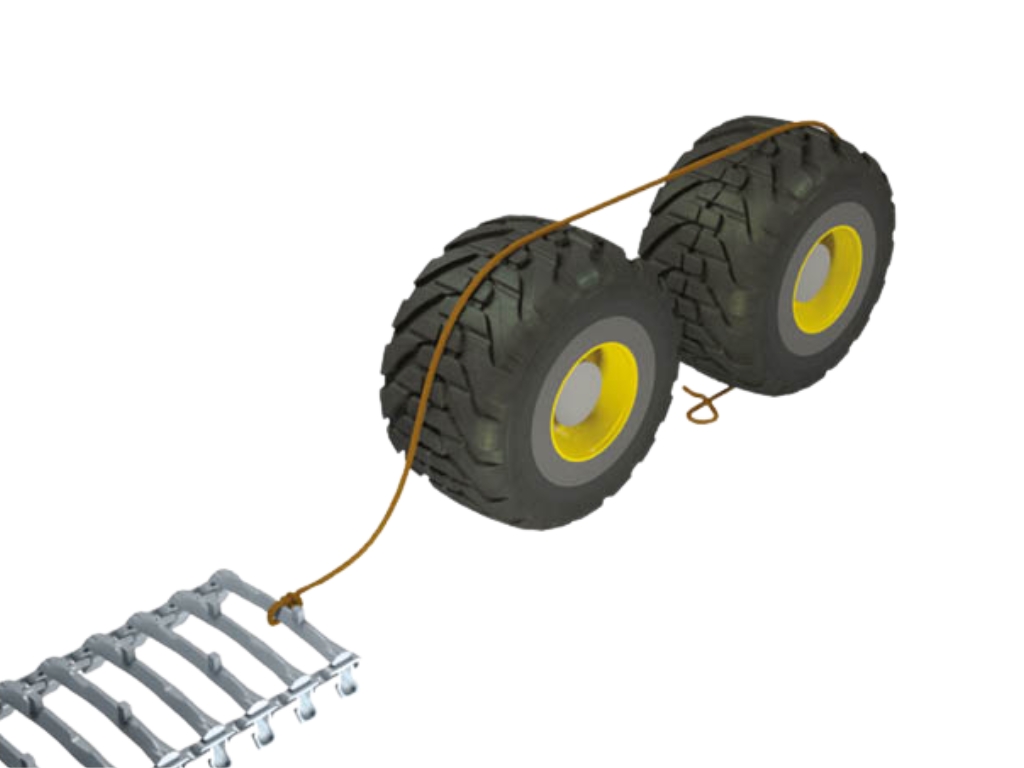

1. Lägg ut boggibandet med broddarna uppåt. Använd ett starkt rep av god kvalitet, såsom nylon med Ø20 mm, och fäst det i centrum av den första bandplattan.
Dra repet över mitten av boggidäcken och lägg överskottsrepet under det andra däcket. Repet ska sitta ordentligt på plats.
Steg 2

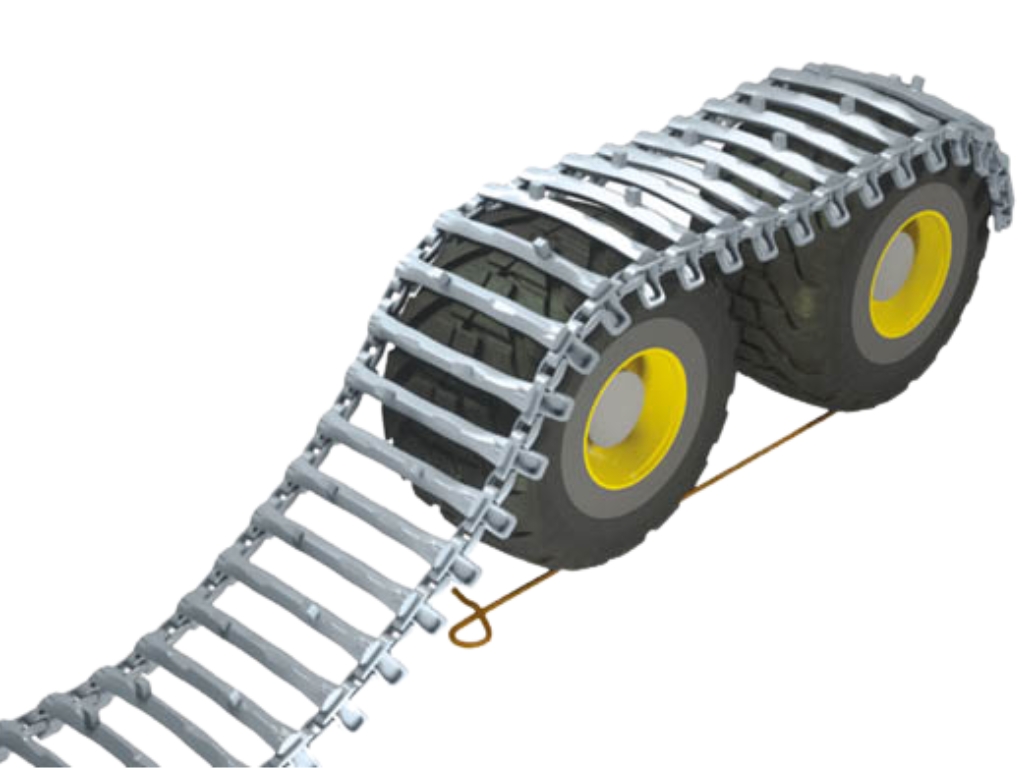

2. Kör maskinen framåt så att hjulen låser fast repet under däcket, såsom visas på bilderna här intill. Detta kommer att dra upp bandet på och runt boggin.
Steg 3

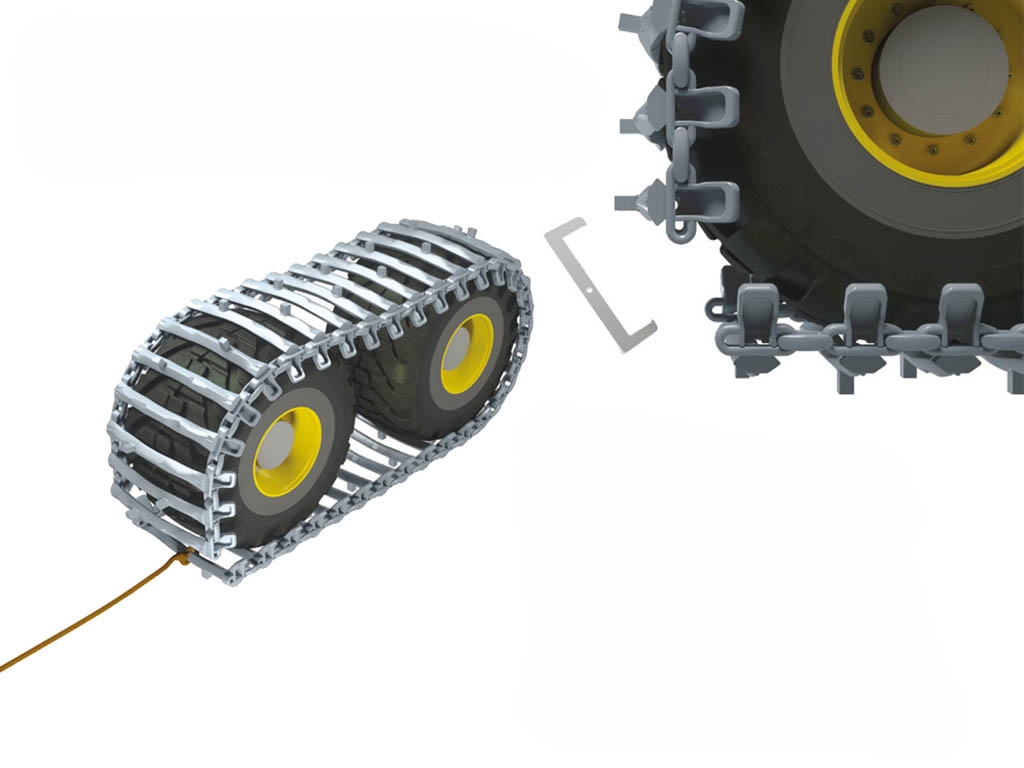

3. Sätt i de två monteringsbyglarna.
När bandet sitter helt på maskinen som på bilden nedan, kan bandändarna kopplas ihop med hjälp av monteringsbyglarna. Repet ska nu avlägsnas.
Varje sektion av bandet har tillverkats i standardlängd så plattorna kan behöva tas bort för att uppnå rätt spänning. Detta beror på huruvida boggibandet monteras på nya eller slitna däck, och kan även variera beroende på maskintyp och boggiutformning.
Steg 4

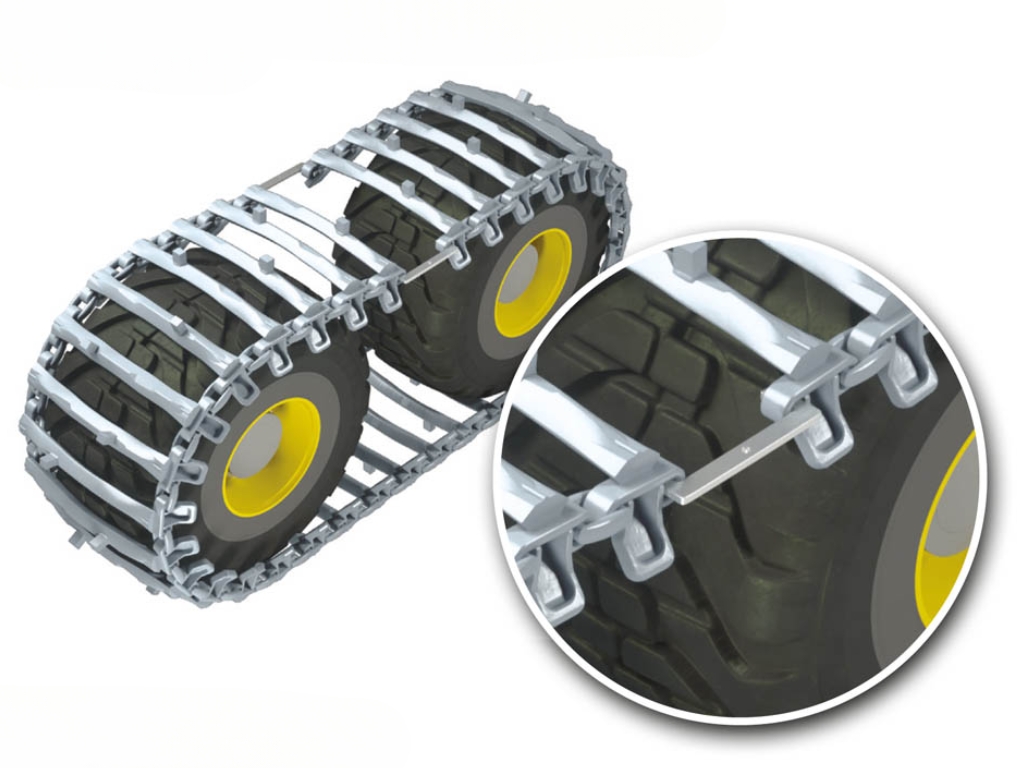

Kör maskinen framåt igen
Kör maskinen framåt så att den öppna skarven är i centrum av boggin.
Steg 5
5. Placera bandspännaren

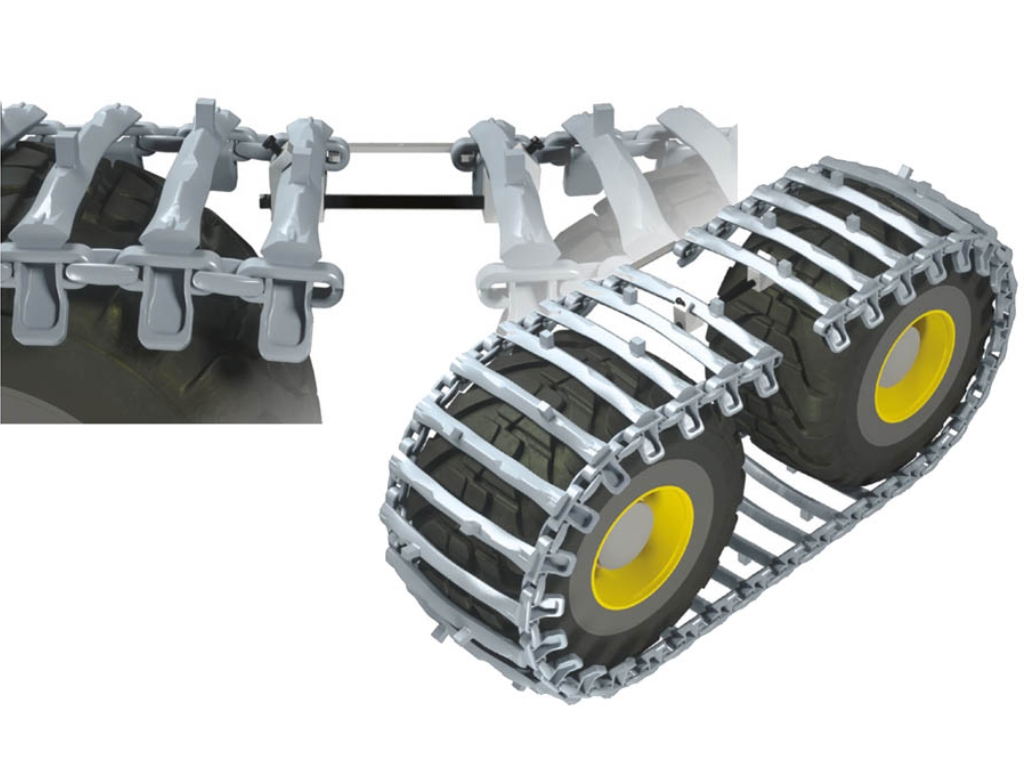

Montera bandspännaren under skarven, mitt på skarvens båda bandplattor. Dra åt skruven som finns på varje klo så att klon låser dikt mot bandplattan. Anslut ett ¾” spärrskaft och börja spänna bandet.
Ta bort monteringsbyglarna när de är ”lösa”. Fortsätt att spänna bandet tills det är lämpligt sträckt och det går att montera bandlås.
Steg 6

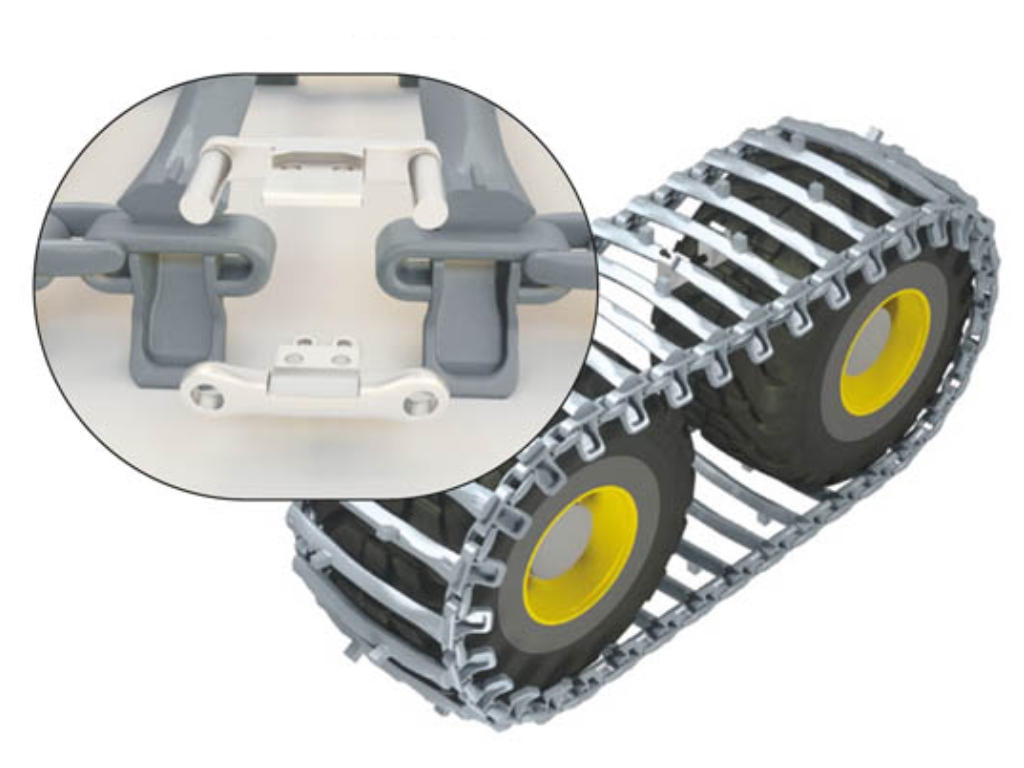

6. Montera bandlås
Bandlåsen måste monteras med länkens flata sida mot däcket, med ändplattan monterad på utsidan. Om bandlåsen monteras åt fel håll, kan det leda till däckskador.
Steg 7

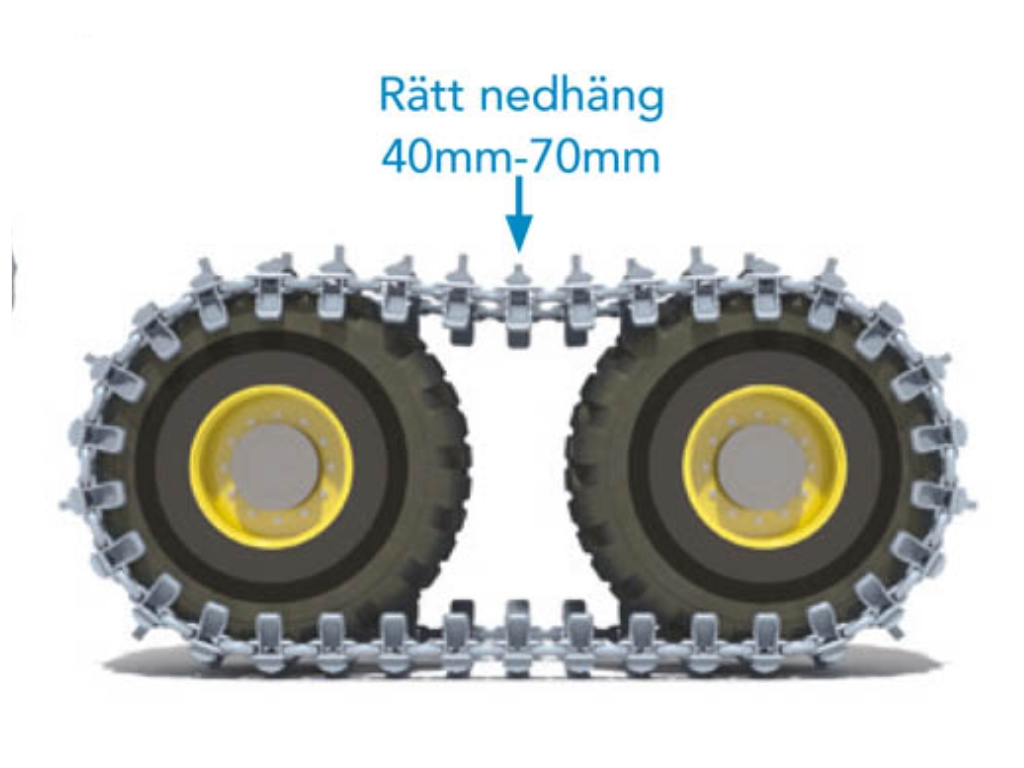

7. Säkerställ att banden är korrekt spänt
Är banden för slaka (för stort nedhäng) finns det risk för att bandet glider av. Det finns även risk för att de slår i och nöter mot boggilådorna. Rätt nedhäng ska vara 40 mm – 70 mm.
INSTRUKTIONER FÖR BRODDSVETSNING
Broddarnas livslängd beror främst på vilken typ av terräng maskinen används i samt maskinens arbetsmönster. På en markberedare som kör dygnet runt slits broddarna snabbt, medan de kan hålla i flera år på en skördare som arbetar i gynnsam terräng.
Broddsvetsning kräver en balans mellan tillräcklig penetration i svetsfogen och att undvika överhettning av bandplattan. För bästa resultat rekommenderar vi starkt följande arbetsgång:
- Ta in bandet i en varm verkstad minst 24 timmar före svetsning.
- Rengör noggrant från smuts och rost där broddarna ska svetsas.
- Säkerställ att bandet är helt torrt.

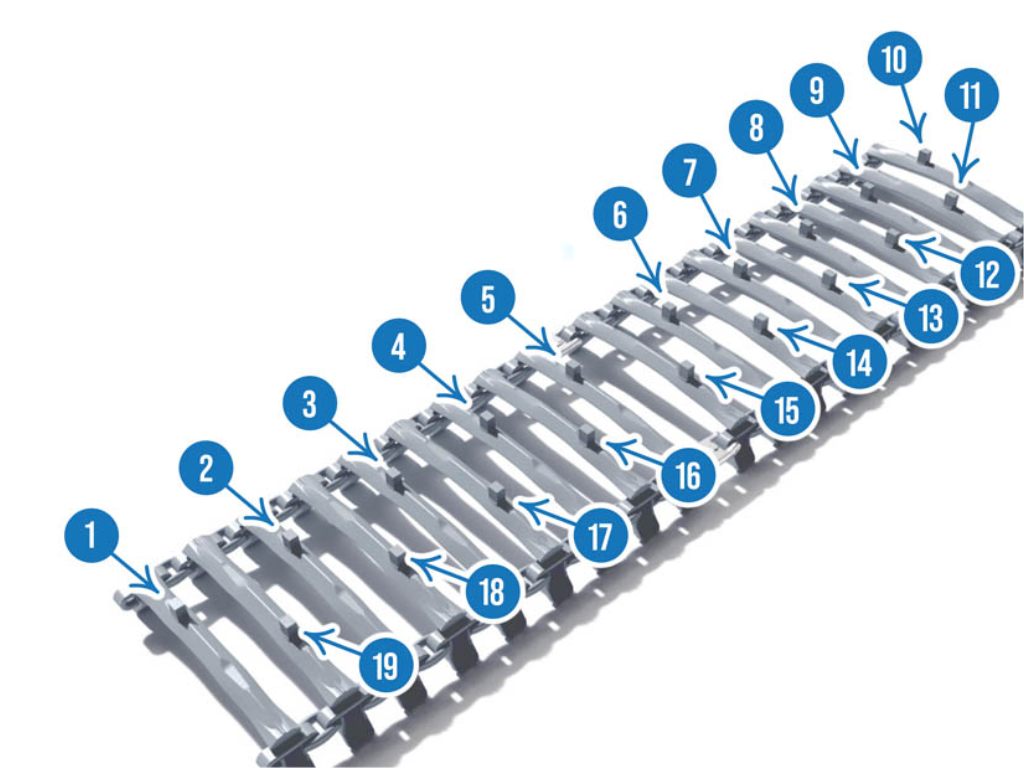

- Förvärm de planerade svetsställena på bandets ena långsida till 150 °C (punkterna 1–10 i bilden nedan). När den sidan är klar, fortsätt med att förvärma nästa långsida (punkterna 11–19).
OBS! Det är mycket viktigt att bandet är torrt och rent. Detta minimerar risken för vätesprickor (kallsprickor), som kan vara förödande för bandplattornas hållbarhet.

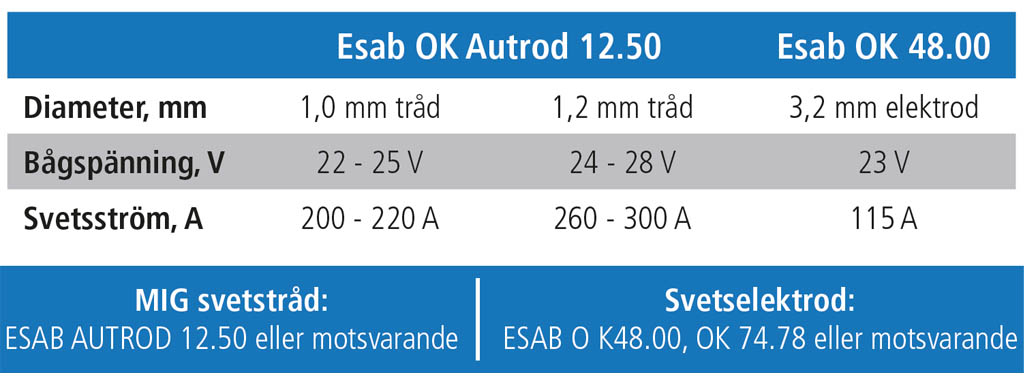

Svetsprocess
1. Placera brodd nummer 1 på avsedd plats och punkt-svetsa fast den i ena långsidan.
Svetsa därefter den andra långsidan. OBS: Svetsa aldrig vinkelrätt mot plattans längdriktning.
2. Fortsätt svetsa samtliga broddar, en i taget, längs hela långsidan (position 1–10).
3. Gå tillbaka till den första plattan och svetsa broddens andra långsida. Upprepa detta för alla broddar längs långsidan (1–10).
4. Förvärm svetsområdena på bandets andra långsida till 150 °C.
5. Upprepa steg 1–3 längs långsidan märkt 11–19.
